Водогрейный твердотопливный котёл на дровах и угле мощностью 200 кВт (0,2 МВт) – КВр-0,2 Д в газоплотном исполнении предназначен для работы с ручной подачей топлива (дров, кородревесных отходов, угля).

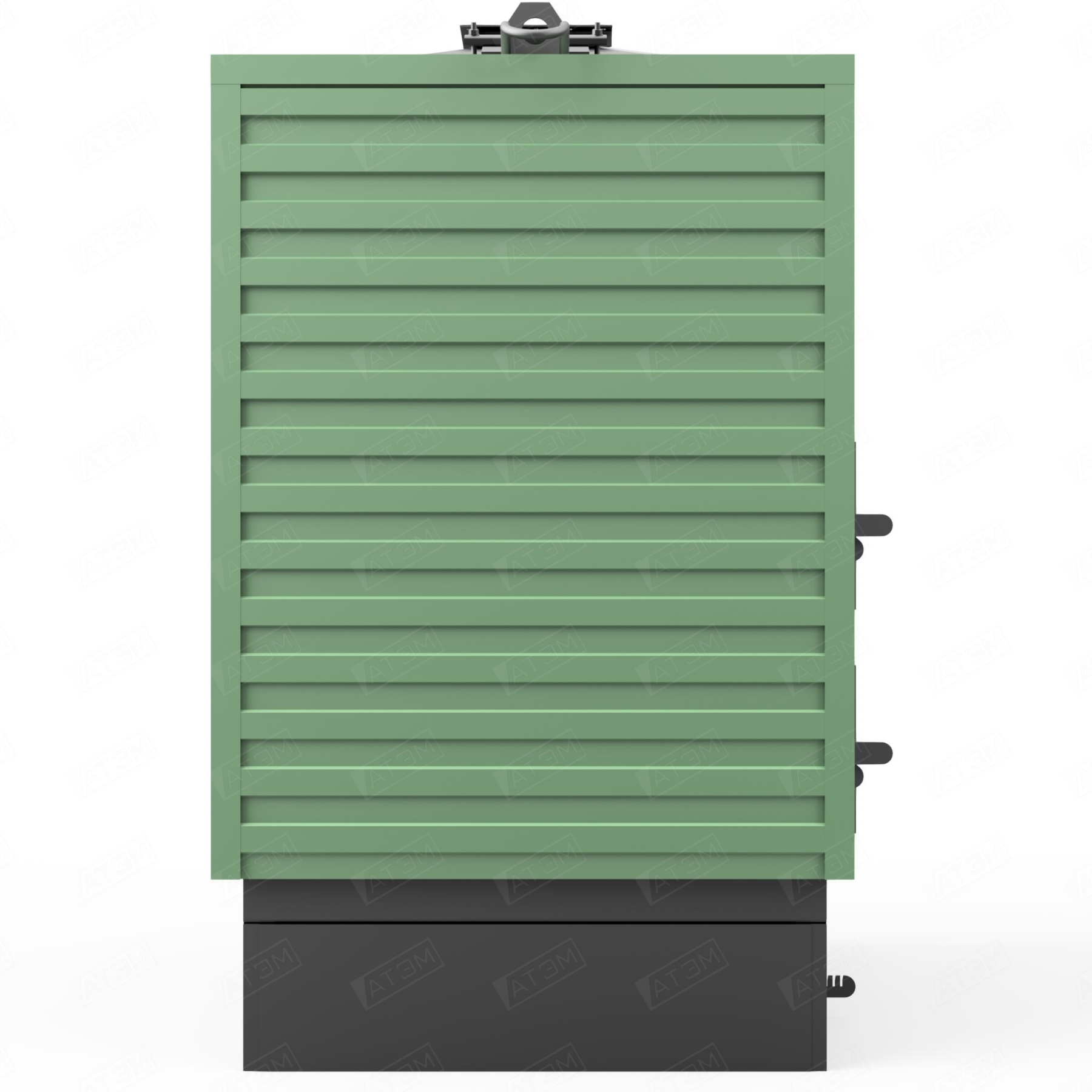

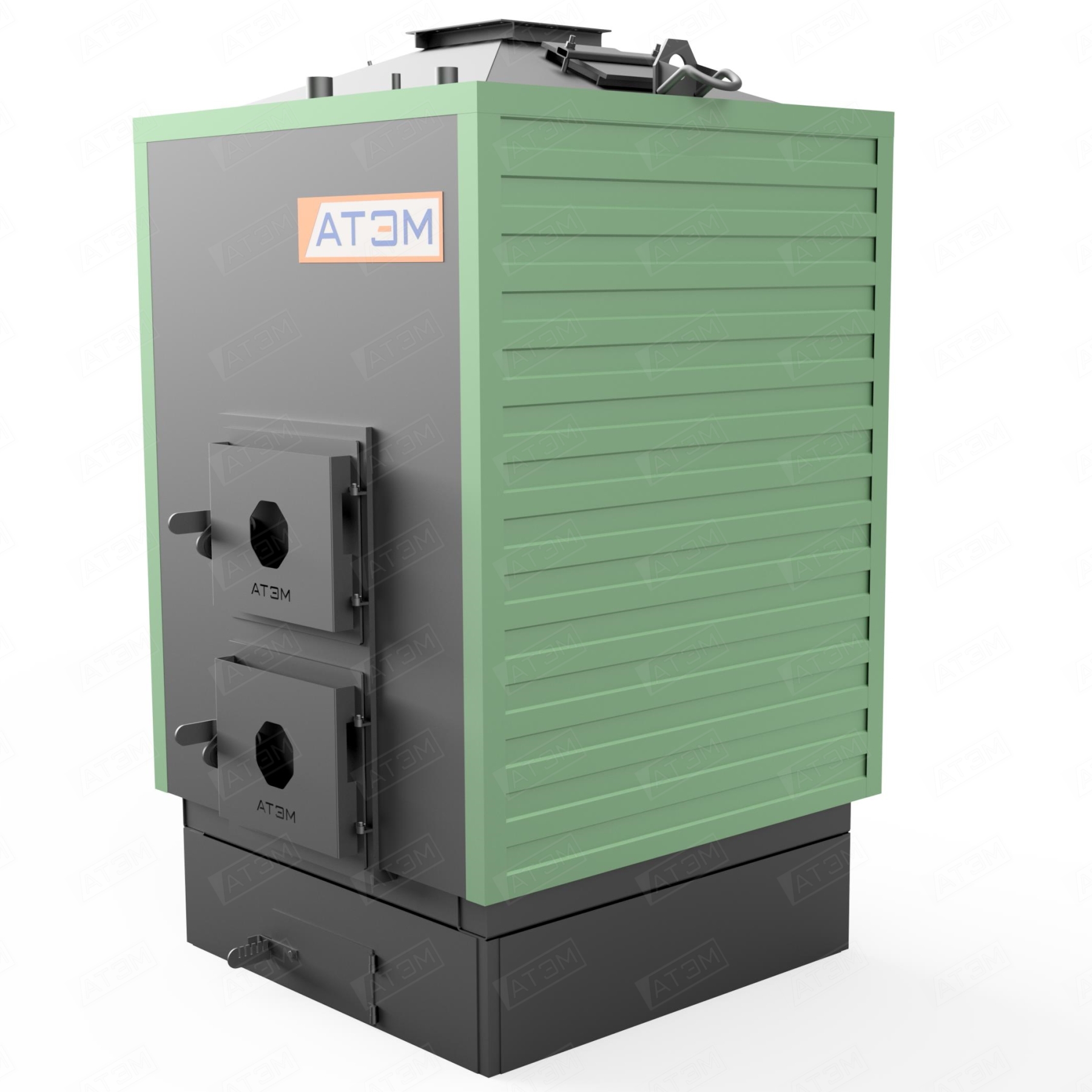

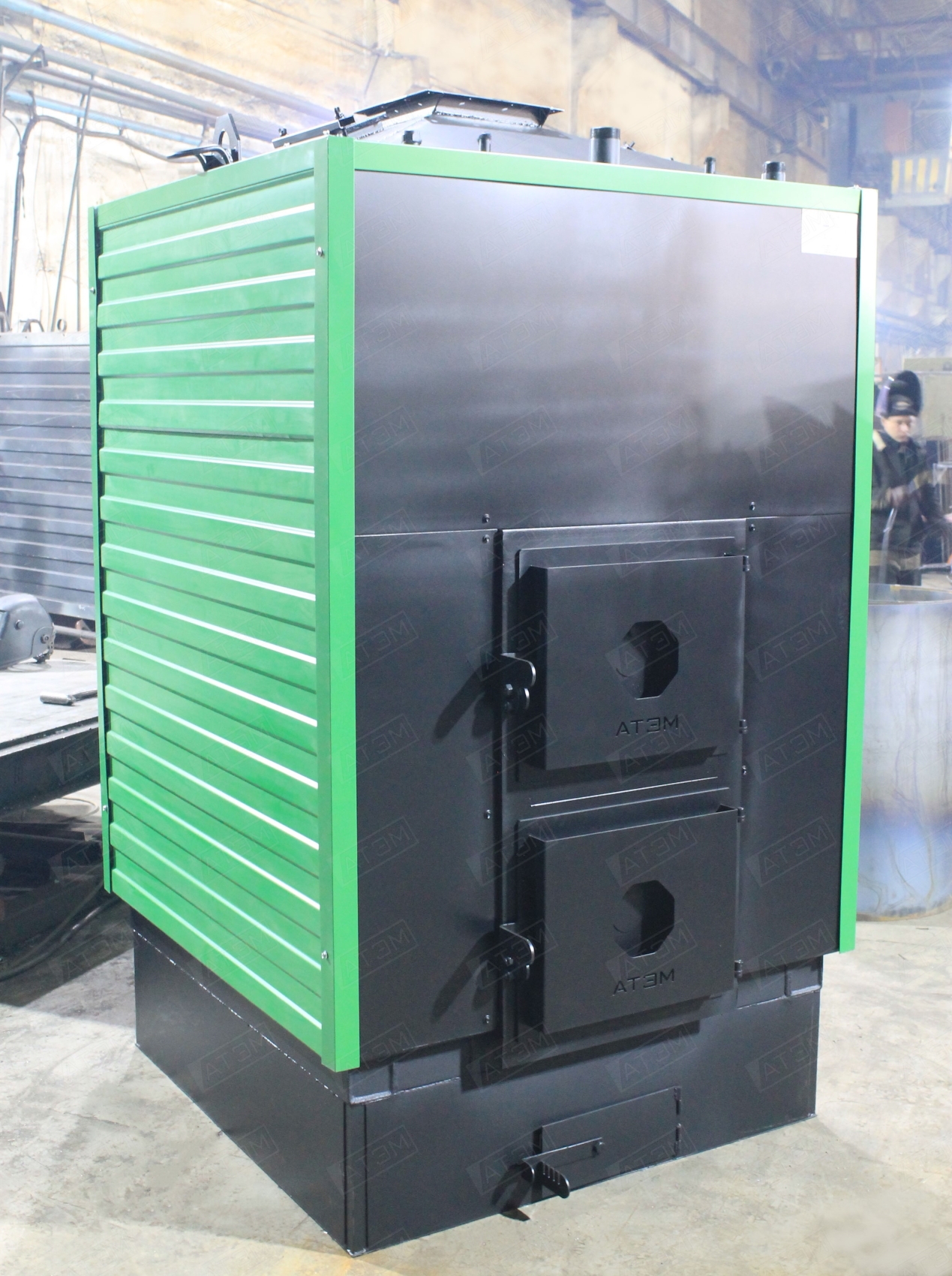

Котел КВр-0,2 Д
Котёл работает с принудительной циркуляцией воды при рабочем давлении до 0,588 МПа (6,0 кгс/см2) и температурой нагрева воды до 95°С, возможна работа котла при нагреве воды до 105°С.

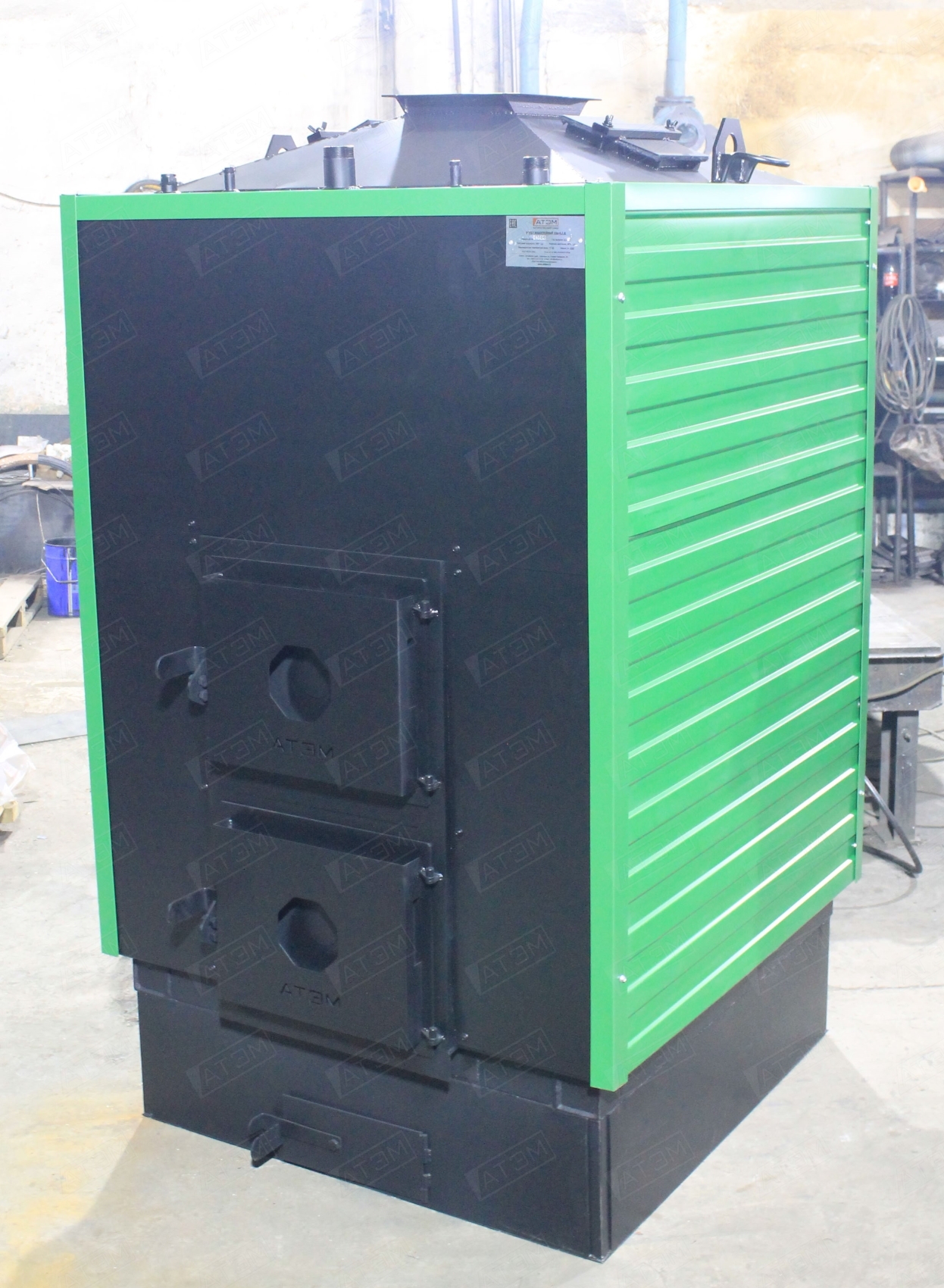

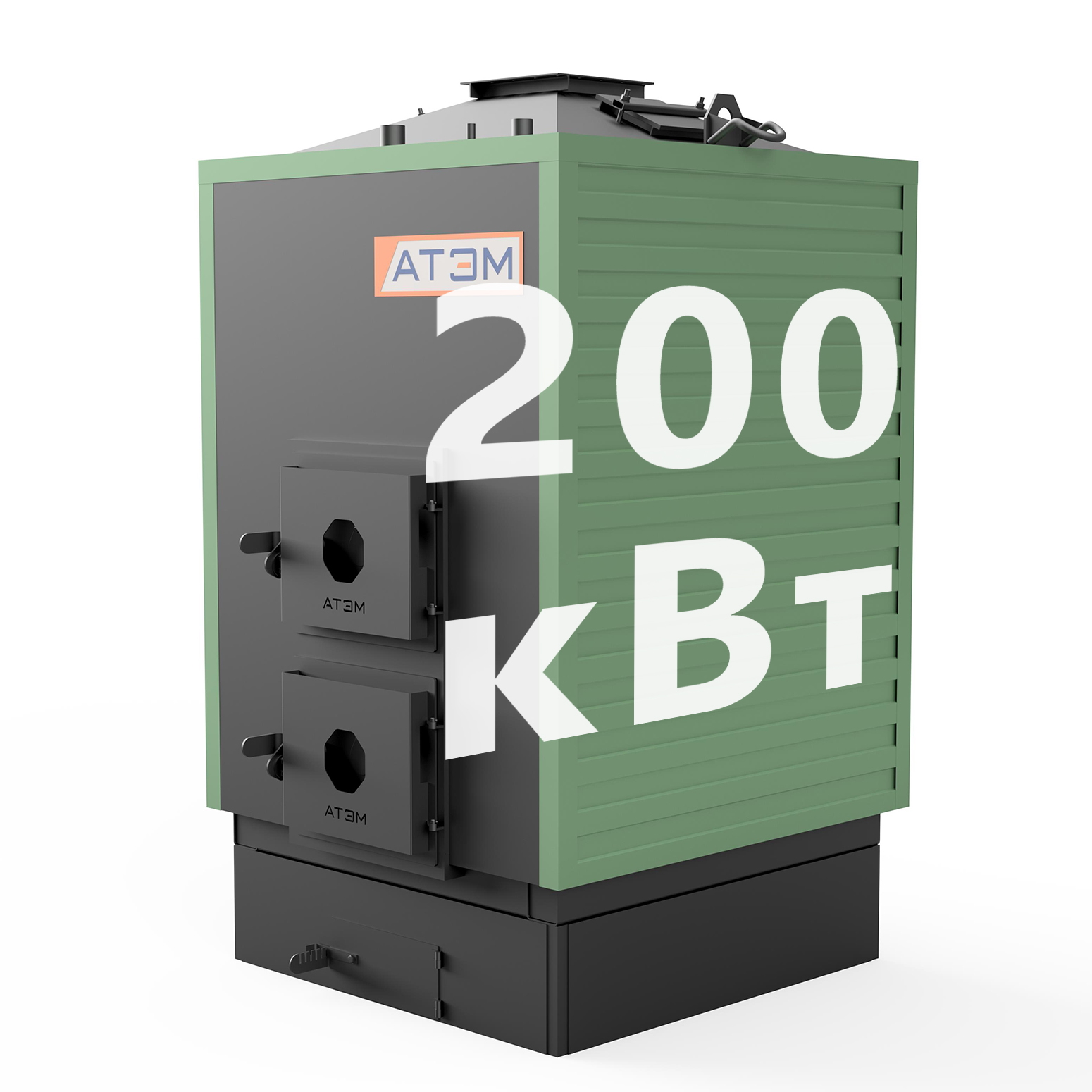

Котел КВр-0,2 Д
Котлы серии КВр-Д рассчитаны на работу при диапазоне регулирования нагрузки от 50 до 100% (при постоянном расходе воды через котёл).
Котёл на дровах и угле 200 кВт — КВр-0,2 Д:
— не требователен к химическому составу воды;
— в короткий срок выходит на номинальную нагрузку;
— имеет высокие показатели эффективности;
— удобен в эксплуатации и обслуживании.
Топочное полотно котла КВр-0,2 для работы на дровах и угле выполнено из чугунных колосников.
Для обеспечения циркуляции воды через котёл применяется циркуляционный насос (не входит в стандартную комплектацию). Давление, создаваемое насосом, контролируется манометром, установленным на напорном трубопроводе насоса.
Подача топлива в топку котла осуществляется вручную через 2 загрузочные дверцы (для более удобной загрузки), расположенные на фронте котла.
Выгрузка золы из котла КВр-0,2 также осуществляется вручную, через топочную дверцу.
Котел водогрейный мощностью 200 кВт имеет низкое аэродинамическое сопротивление и рассчитан для работы с естественной тягой без применения дымососа и вентилятора.
Твердотопливные котлы производства ООО «АТЭМ» максимально просты в монтаже, который заключается в размещении котла в помещении котельной и последующем подключении его к трубопроводам и газоходу.
Водогрейные водотрубные котлы на дровах, древесных отходах и угле серии КВр-Д отлично подходят для отопления цехов, производственных помещений и работы с сушильными камерами для сушки древесины. Применение дровяных котлов для сушильных камер позволяет добиться положительного экономического и экологического эффекта, используя в качестве топлива отходов производства.
Характеристики
Вес
1300 кг
Габариты
1500 × 1460 × 2275 мм
Мощность, кВт (Гкал/ч)
200 (0,172)
Рабочее давление воды на входе в котёл, МПа (кгс/см²)
0,3-0,6
КПД - коэффициент полезного действия, %
82
Расход дров (Qir=10216кДж/кг), кг/ч
86
Расход каменного угля (Qir=21900кДж/кг), кг/ч
41
Расход воды через котёл, м³/ч
17
Температура воды на входе и выходе, °С
85-95 (95-105)
Объём отапливаемого жилого здания, м³ (при высоте потолков до 10м, температуре наружного воздуха -37 °С и скорости ветра не более 3,5м/с)
7500
Площадь отапливаемых помещений в здании не более, м² (при высоте потолков 3м)
2500
Комплектация
Наименование
Количество
клапан предохранительный
1 шт.
манометр технический
1 шт.
термометр
1 шт.
кран трёхходовой
1 шт.
кран шаровый
1 компл.
документация
1 компл.
Комплект котла КВр-0,2 Д
Доп. комплектация
Газоочистное оборудование:
Золоуловитель ЗУ-0,5
КПД до 92%
Циклон ЦН-15 300х1УП
КПД до 98%
Дымосос:
Д-3,5 3х1500
необходим в случае установки газоочистного оборудования
Насос циркуляционный:
для одного котла:
КНЗ К50-32-125
WILO TOP-S 40/15
для двух котлов:
КНЗ 65-50-125
WILO TOP-S 80/20
Труба дымовая:
для одного котла:
ДУ300 (Ø325х8,0), высота более 12м
для двух котлов:
ДУ400 (Ø426х8,0), высота более 12м
Контроллер управления котлом
Вентилятор поддува
Газоходы

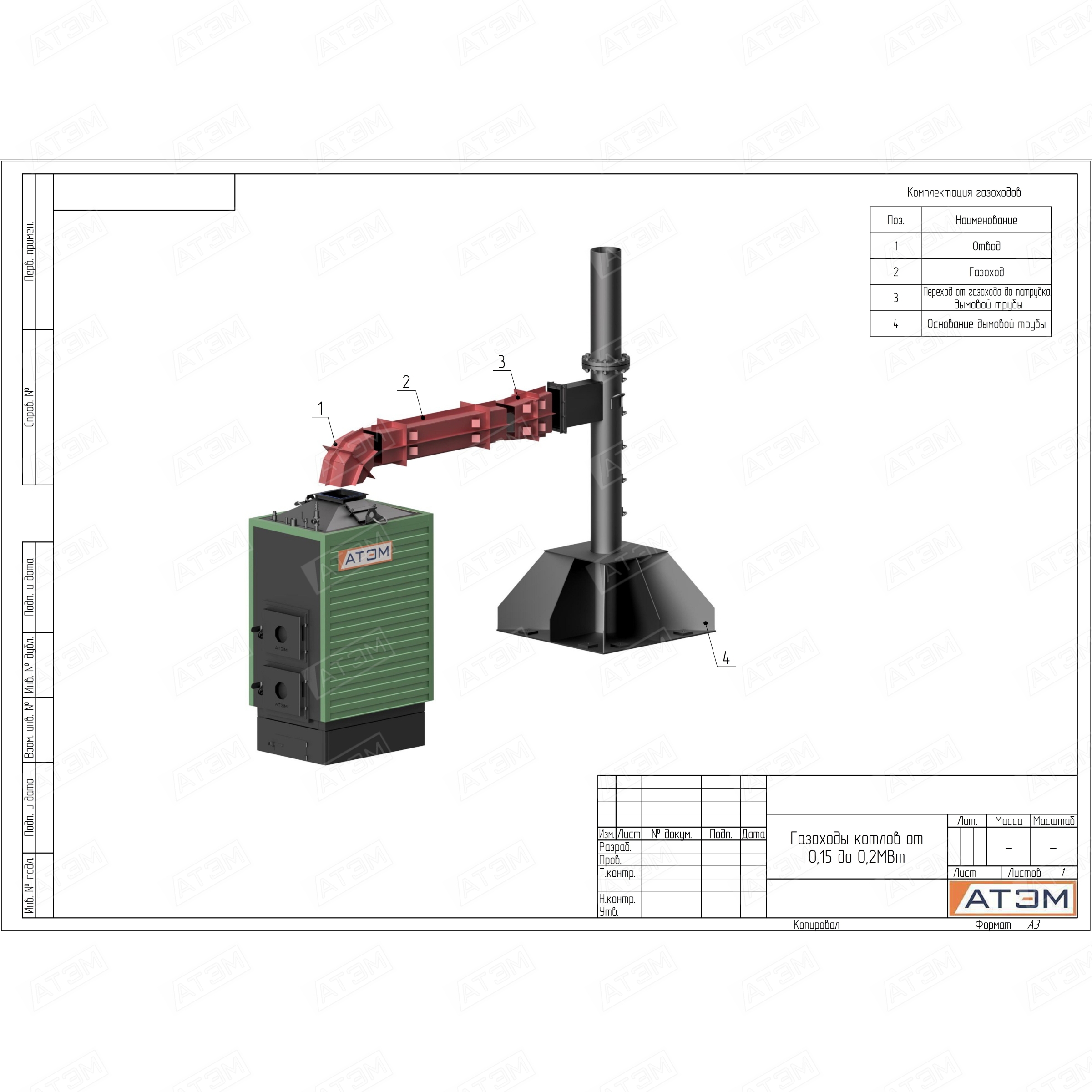

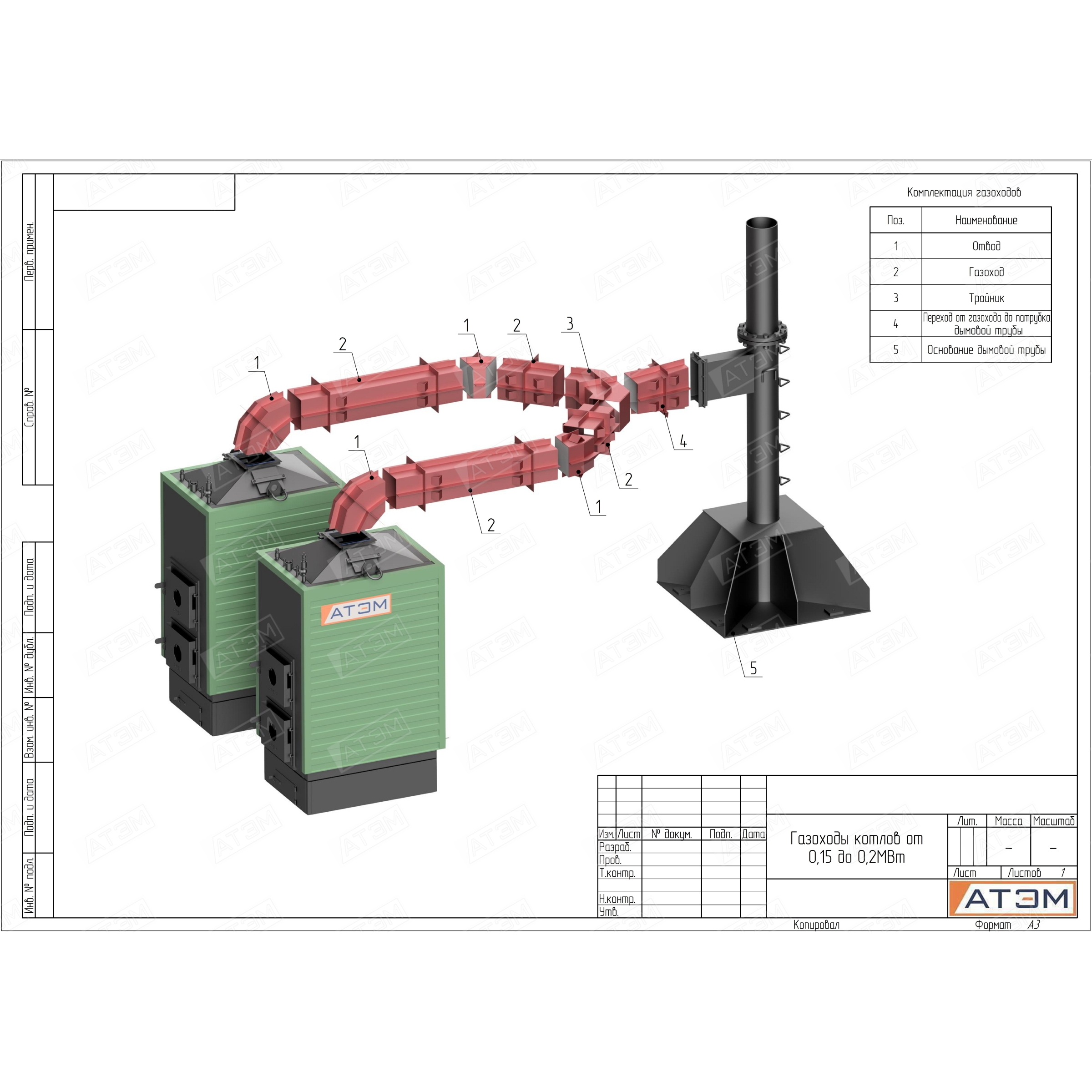

Вы можете приобрести необходимые элементы газоходов, для соединения котла с дымовой трубой. Основные типы элементов представлены на чертежах ниже:
Монтаж
Монтаж водогрейного котла КВр мощностью 200 кВт Алтайтеплоэнергомаш максимально прост за счет его поставки единым блоком максимальной заводской готовности.
Монтаж твердотопливного котла КВр-0,2Д заключается в его установке на предварительно выравненный пол котельной и последующему подведению к нему трубопроводов с установкой запорной арматуры и контрольно-измерительных приборов (входят в стандартную комплектацию) и газохода к фланцу в верхней части котла.
Размещение котла в котельной должно производиться с учетом требований СП89.13330.2016 Актуализированная редакция СНиП II-76 «Котельные установки».
По окончанию сборки:
произвести внешний осмотр котла с целью поверки состояния сварочных монтажных швов.
вставить термометры в гильзы, предварительно налив в гильзы машинного масла.
произвести гидравлическое испытание котла давлением не более 1,5 Рраб.
Котел на дровах и угле КВр 200 кВт готов к работе.
Чертеж

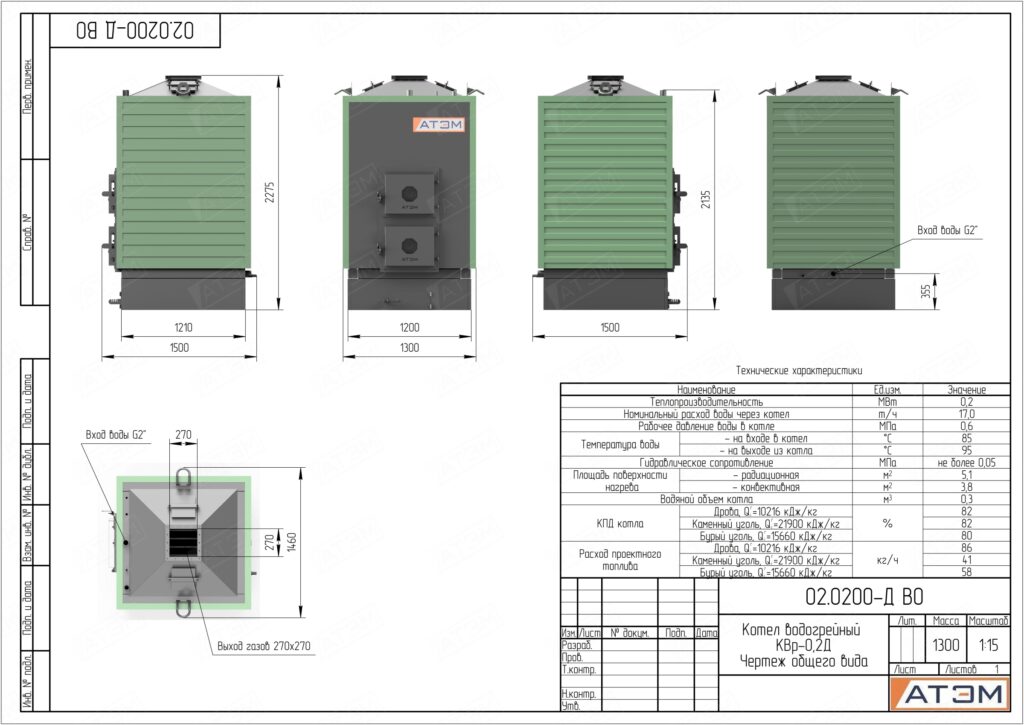

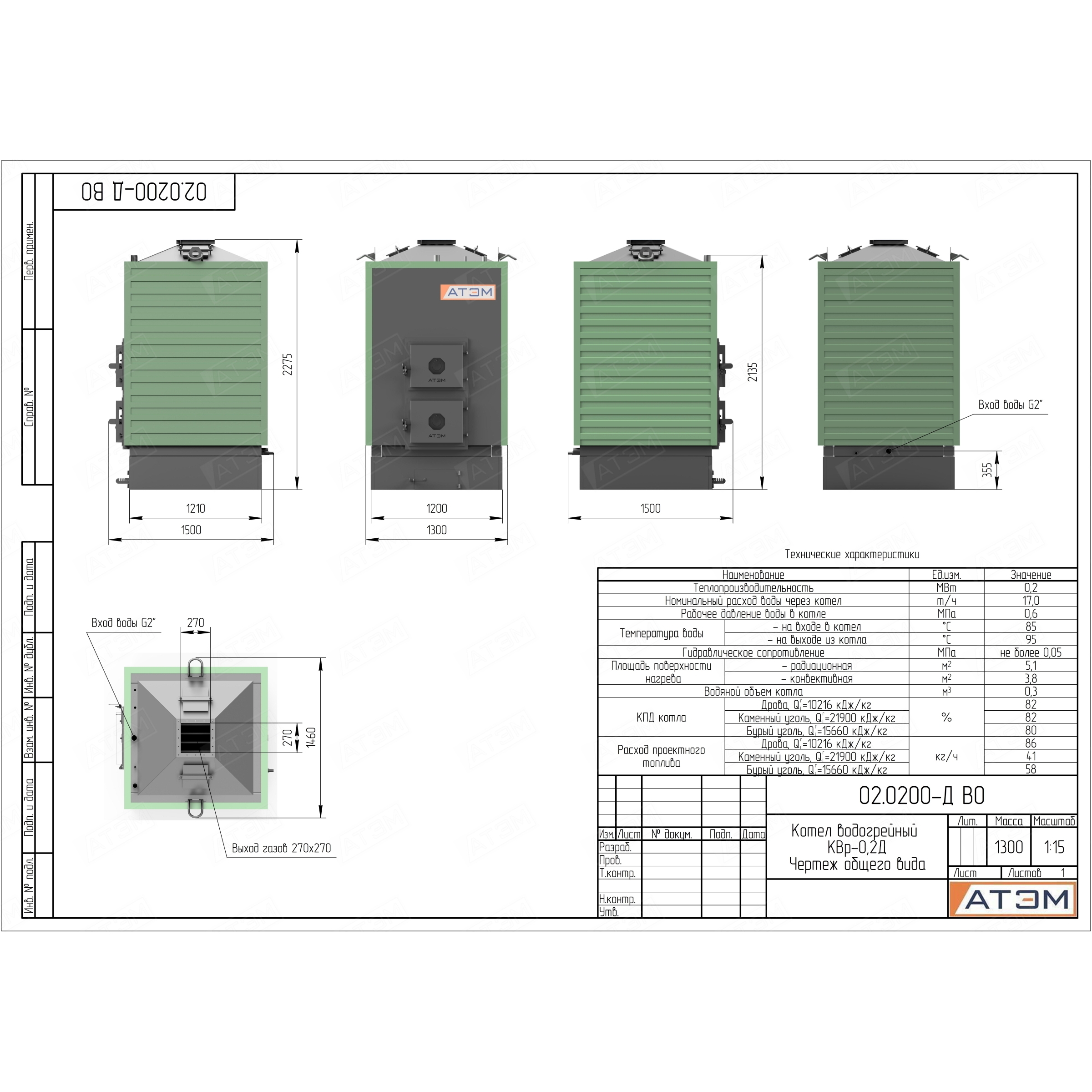

Габаритный чертёж. Котёл водогрейный на дровах и угле 200 кВт КВр-0,2Д
На этапе планирования строительства котельной, либо ее технического перевооружения очень важно изначально принять правильные решения, которые позволят получить желаемый результат и своевременно ввести котельную в работу.
Решить данную задачу и избежать принципиально неверных решений позволит выполнение аванпроекта. В объеме аванпроекта выполняются расчёты, производится выбор основного и вспомогательного оборудования, принимаются компоновочные решения по расстановке оборудования, составляются схемы (механизации, тепловые, аэродинамические и пр.).
Итогом является пояснительная записка с разъяснением принятых решений, укрупнённая спецификация оборудования и материалов, графическая часть и подробное техническое задание для дальнейшей реализации строительства котельной.
