Описание
Циклоны типа ЦН-15 предназначены для сухой очистки газов, выделяющихся при сушке, обжиге, агломерации, аспирации, сжигании топлива и других технологических процессах. При этом недопустимо применение данного типа циклонов в условиях токсичных и взрывоопасных сред, а также для улавливания сильно слипающих пылей.
Типоразмер циклона ЦН-15 подбирают исходя из производительности с учетом оптимальной скорости в цилиндрической части циклона.

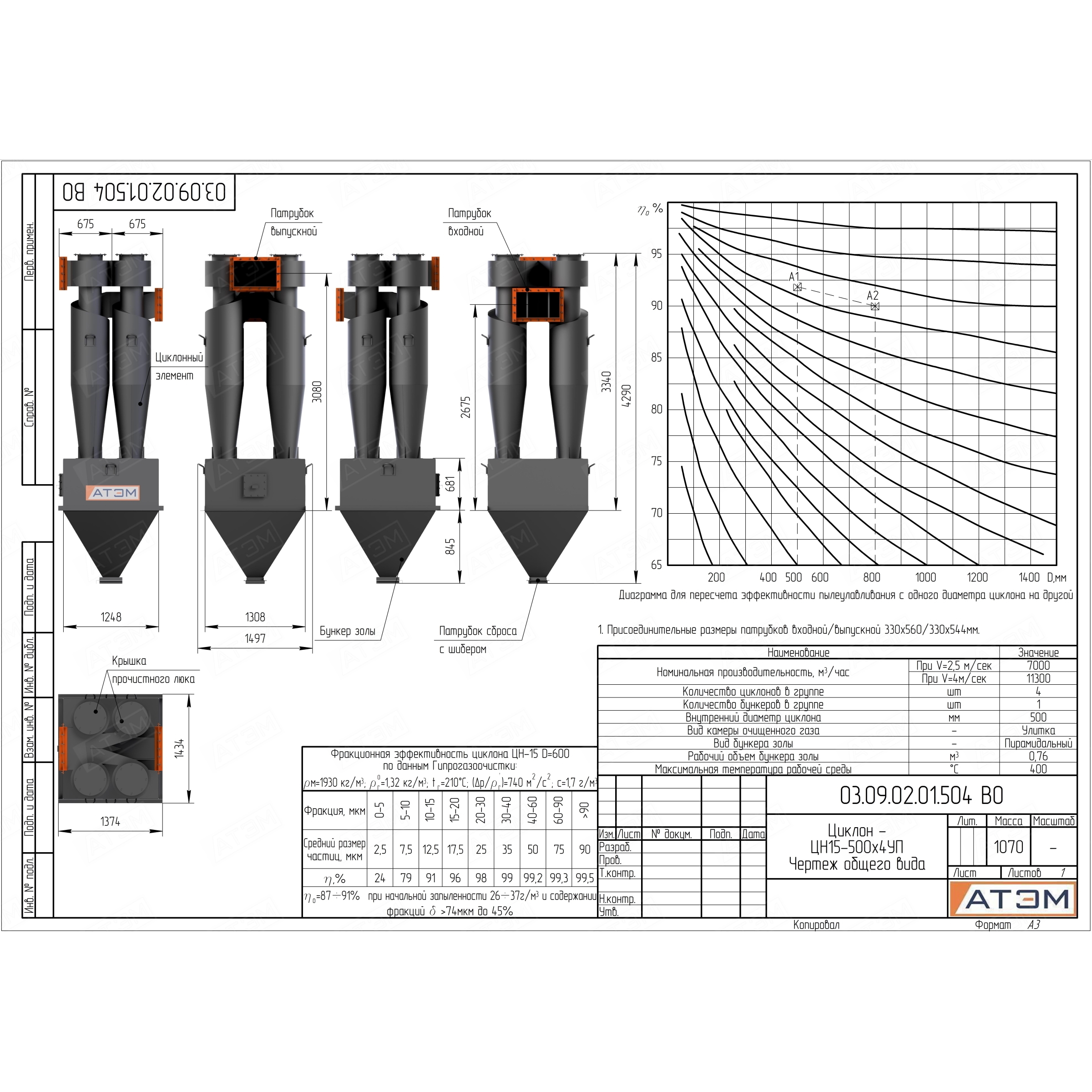

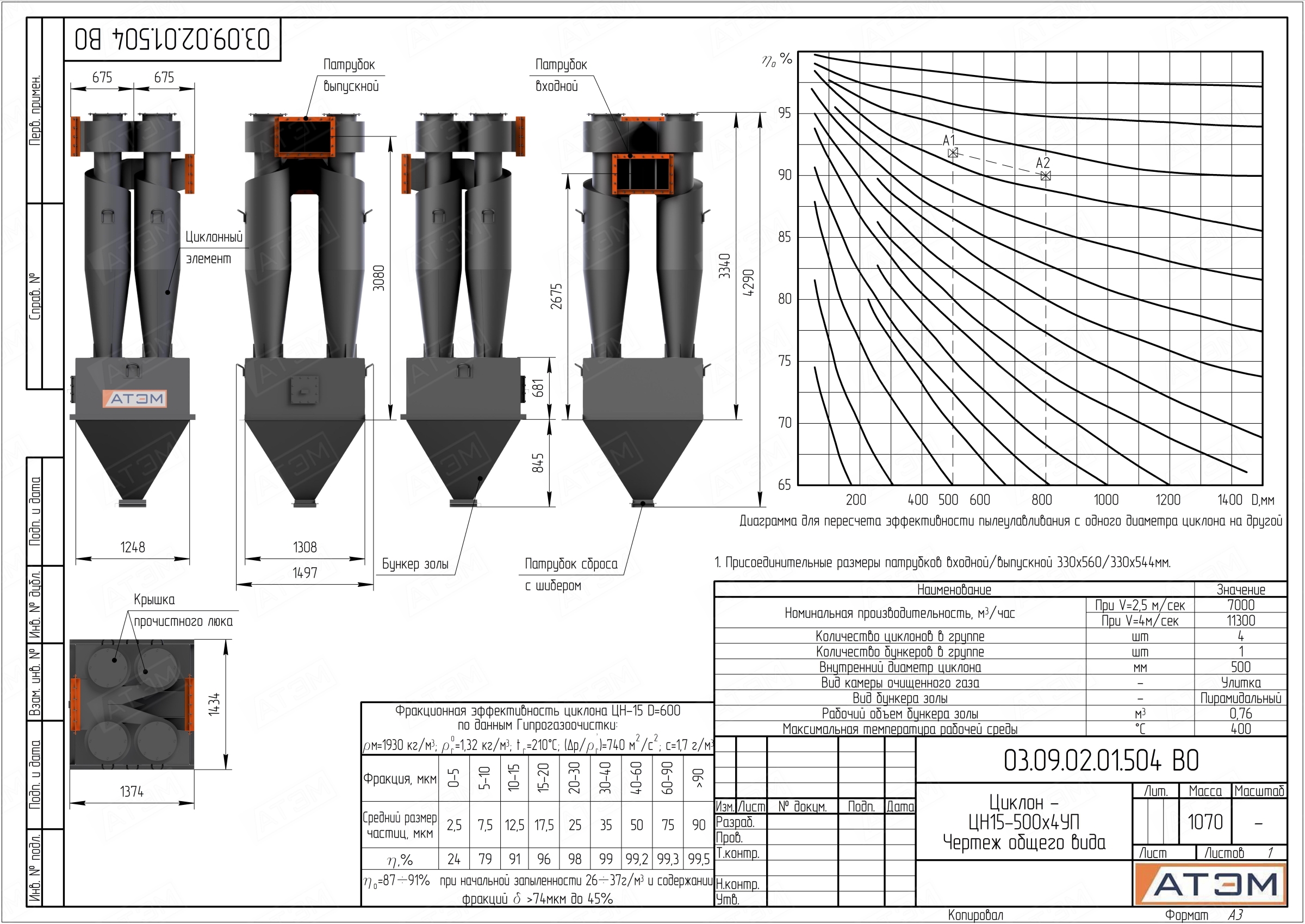

Конструкция циклонов ЦН-15:
В зависимости от расхода очищаемого воздуха циклоны могут применяться в одиночном либо групповом исполнении, состоящем из 2, 4, 6 и 8 циклонов. При подборе типоразмера циклона учитывается, что с увеличением диаметра циклона степень очистки воздуха уменьшается. Циклоны с диаметром менее 800 мм не рекомендуется применять для улавливания абразивной пыли.
Конструкция циклона рассчитана на температуру среды до 400°С и разряжение (давление) 5(500) кПа (кгс/м2) . Циклоны ЦН-15 изготавливаются левого и правого исполнения. Они устанавливаются как на всасывающей линии , так и на линии нагнетания. В зависимости от этого одиночный циклон комплектуется с улиткой на выходе очищенного воздуха или зонтом. При очистки воздуха от абразивной пыли, вызывающей износ крыльчаток вентилятора, циклоны устанавливаются перед вентилятором. При групповом исполнении циклонов патрубки с выходом очищенного воздуха могут объединяться сборным коллектором с выходом воздуха вертикально и системой улиток каждого циклона, объединенных общим фланцем. В первом случае группа циклонов носит название ЦН-15-СП, во втором случае ЦН-15-УП, где П — форма бункера циклона- пирамидальная; числа 200,300,400 и т.д. соответствуют диаметру циклона Dмм.
Материал для изготовления циклонов при температуре окружающей среды до 40°С– углеродистая сталь, при температуре ниже — 40°С — низколигированные стали.
Групповые циклоны диаметром более 600 мм поставляются в разобранном виде.
