Описание

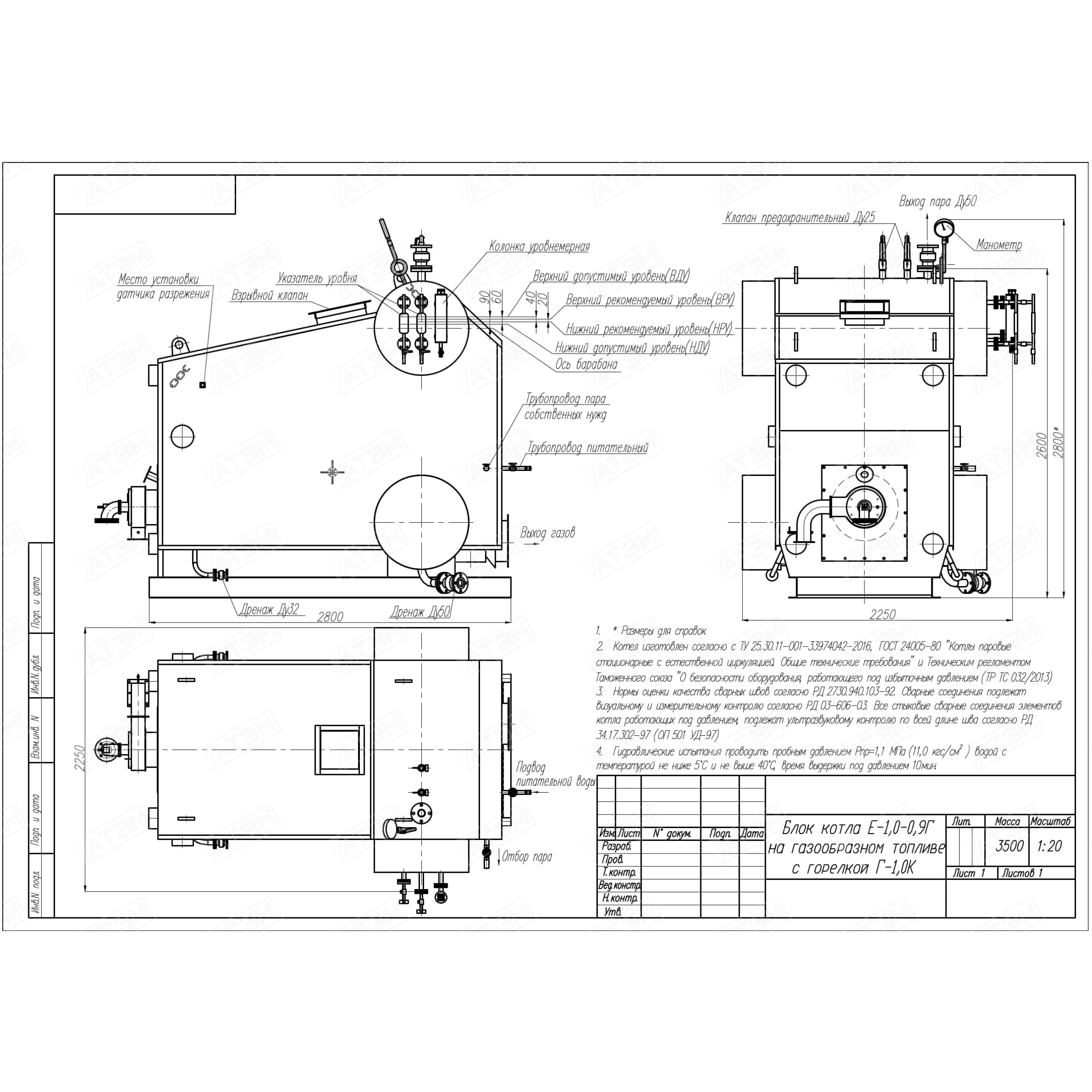

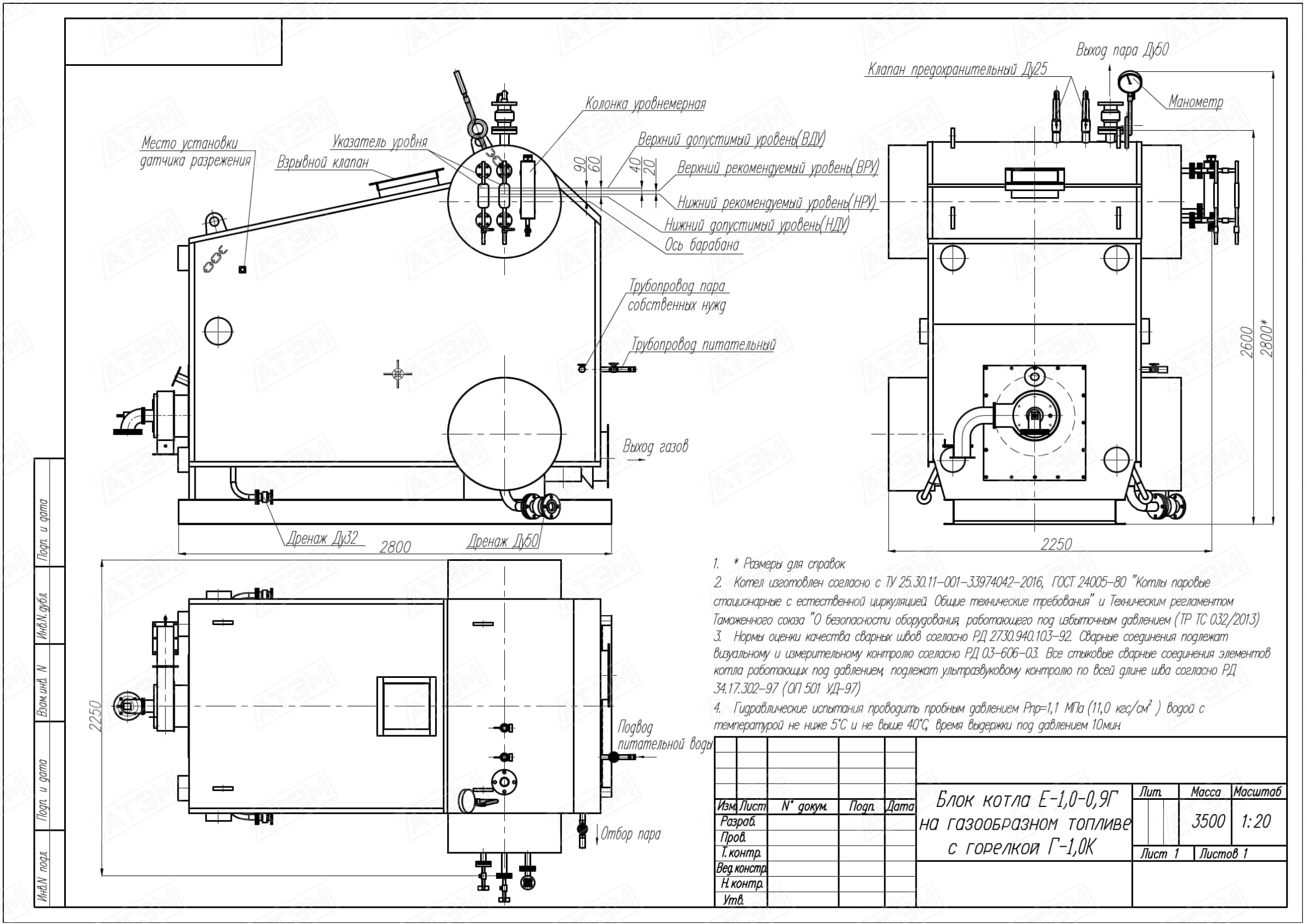

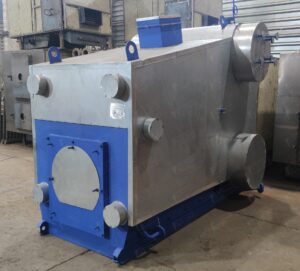

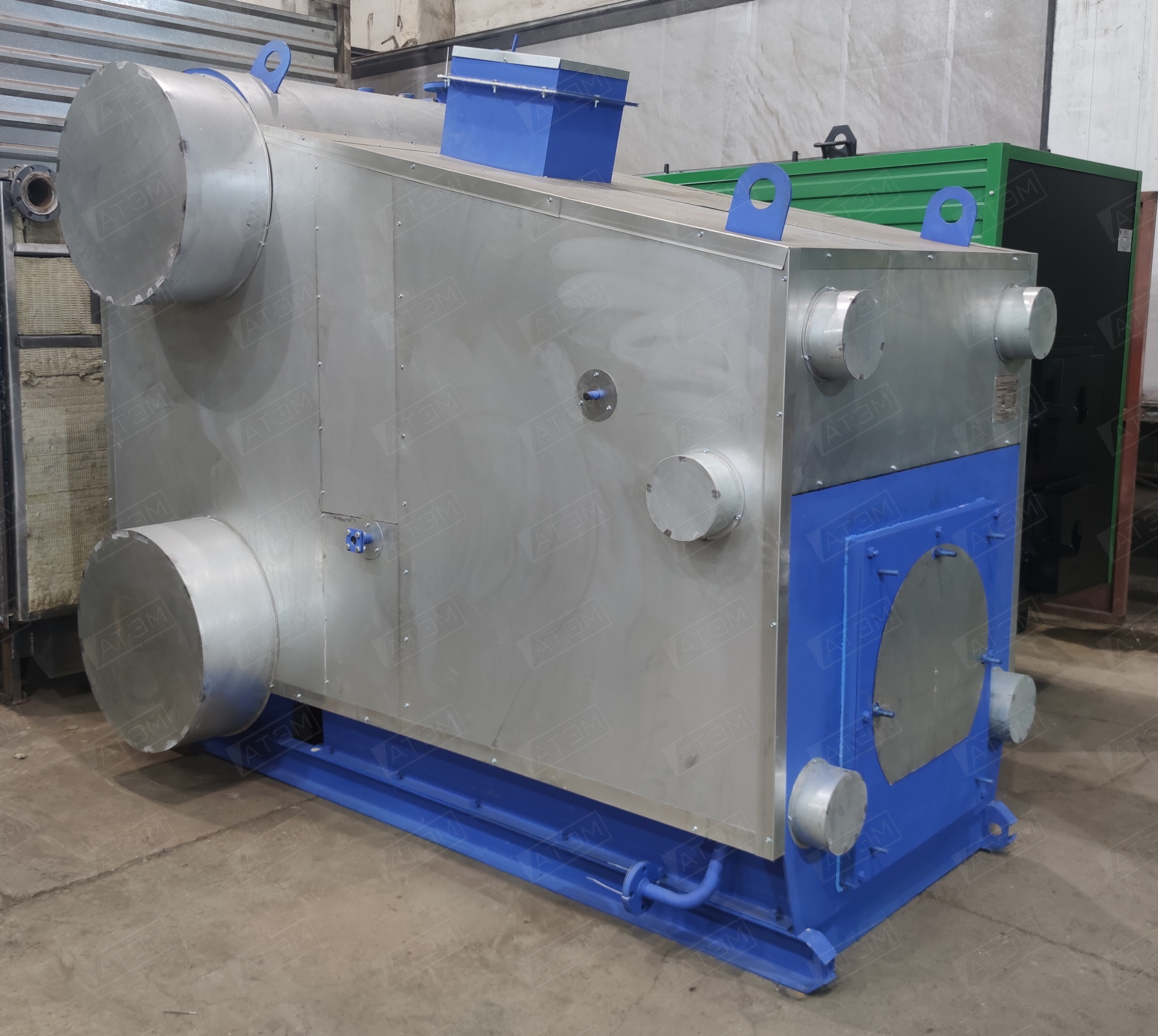

Котлоагрегат типа Е-1,0-0,9 (Е-1/9) принадлежит к типу вертикально-водотрубных двухбарабанных котлов с естественной циркуляцией и предназначается для выработки насыщенного пара рабочим давлением 0,8МПа (8 кгс\см
2) для потребления предприятиями промышленности, транспорта и сельского хозяйства, производственных и отопительных нужд.
1.Трубная система
Трубная система котла парового Е-1,0-0,9ГМ (Е-1/9ГМ) состоит из следующих узлов: верхнего и нижнего барабанов, размещенных на одной вертикальной оси и соединенных между собой пучком труб образующих конвективную поверхность нагрева; двух боковых топочных экранов, включенных в циркуляционный контур посредством двух верхних и двух нижних коллекторов, вваренных в барабаны; одного потолочного экрана, соединяющегося трубами с верхним барабаном. Верхние и нижние коллекторы боковых экранов котла Е-1,0-0,9ГМ расположены в одной вертикальной плоскости.
Доступ во внутреннюю часть барабанов и к трубам конвективного пучка производится через люки барабанов.
На нижнем барабане и нижних коллекторах боковых экранов парового котла Е-1/9ГМ имеются дренажные штуцеры. На верхнем барабане размещены патрубки водоуказательных приборов, уровнемерной колонки, штуцер ввода питательной воды.
В верхней части обечайки верхнего барабана котла парового Е-1,0-0,9ГМ (Е-1/9ГМ) установлены штуцеры крепления двух предохранительных клапанов, главный пароотводящий штуцер и трубка крепления манометра. Внутри верхнего барабана имеются сепарационное устройство и труба ввода питательной воды.
2.Обмуровка и изоляция
Обмуровка котла выполняется из минераловатных матов. В местах прилегания обмуровки к барабанам и коллекторам имеются прокладки из асбестового листа.
3.Каркас с обшивкой
Для крепления обмуровки и изоляции, а также для крепления листов обшивки на котле устанавливается сварной каркас.
Наружная декоративная обшивка котла Е-1,0-0,9 ГМ изготовляется из тонколистовой стали в виде отдельных листов, которые крепятся на каркас. Декоративная обшивка улучшает плотность котла, предохраняет обмуровку и изоляцию от разрушения и создает хороший эстетический вид.
4.Топочное устройство
Топочная камера отделена от конвективной части газоплотным экраном, в котором имеется окно для выхода газов в осадительно-дожигательную камеру и далее в конвективный пучок.
На фронте котла устанавливается горелка или топочное устройство с мазутной форсункой.

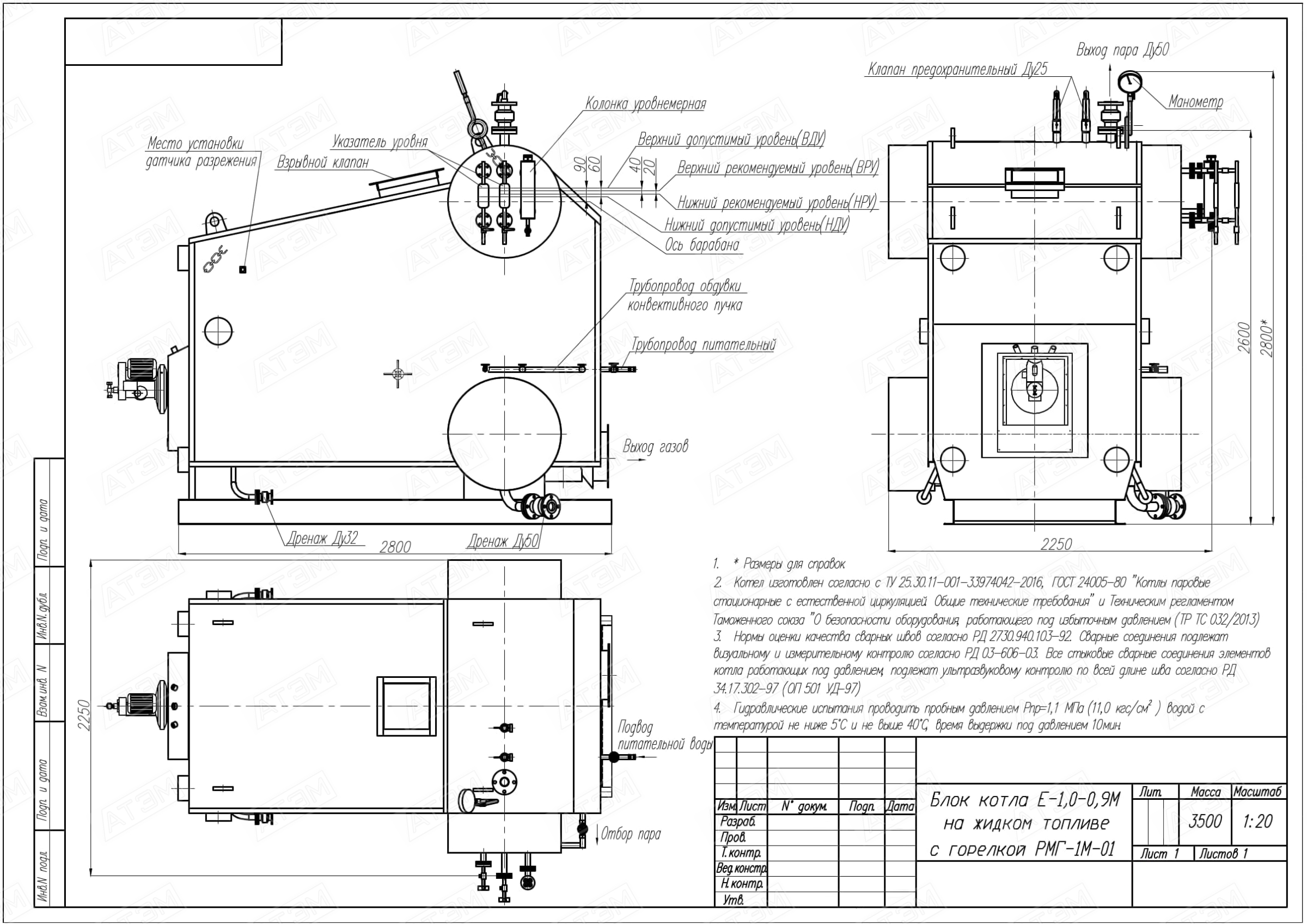

На паровой котел Е-1-0,9 ГМ (Е-1/9ГМ) могут устанавливаться горелки: ГГ-1; Г-1,0к; РГМГ-1м; РМГ-1м или РМГ-1м-01(-02); либо устройство топочное 19-01-06-000-1 с форсункой паромеханической ФПМ.
Воздух, необходимый для горения, подается дутьевым вентилятором в воздушный короб горелки. При установке устройства топочного с форсункой паромеханической установка дутьевого вентилятора не требуется.
Удаление дымовых газов из топочной камеры котла осуществляет дымосос, установленный в задней части котла.
Монтаж
Котел Е-1,0-0,9ГМ (Е-1/9ГМ) поставляется в сборе: в обшивке и обмуровке на опорной раме.
Котел устанавливается на ровную поверхность в помещении, соответствующем безопасной эксплуатации котла, согласно правилам Ростехнадзора.
Установка котла проверяется по уровню. Все остальные монтажные работы производятся в соответствии с чертежами и существующими правилами на монтажные работы, с обязательной технической ревизией перед монтажом всех вращающихся механизмов, арматуры и другого оборудования.
Перед пуском котел должен быть подвергнут гидравлическому испытанию и зарегистрирован в местной инспекции Ростехнадзора. На заводе-изготовителе котел проходит гидравлическое испытание, однако, учитывая возможные повреждения котла во время транспортировки, при погрузках и разгрузках, повторное гидравлическое испытание его и системы трубопроводов является обязательным.
Аванпроект
На этапе планирования строительства котельной, либо ее технического перевооружения очень важно изначально принять правильные решения, которые позволят получить желаемый результат и своевременно ввести котельную в работу.
Решить данную задачу и избежать принципиально неверных решений позволит выполнение аванпроекта. В объеме аванпроекта выполняются расчёты, производится выбор основного и вспомогательного оборудования, принимаются компоновочные решения по расстановке оборудования, составляются схемы (механизации, тепловые, аэродинамические и пр.).
Итогом является пояснительная записка с разъяснением принятых решений, укрупнённая спецификация оборудования и материалов, графическая часть и подробное техническое задание для дальнейшей реализации строительства котельной.
Для получения консультации или заказа аванпроекта котельной отправьте вашу заявку с кратким описанием объекта и желаемого результата на нашу почту: info@alttem.ru
Оплата
Товар из наличия — 100% оплата перед отгрузкой.
Товар под изготовление — 50% аванс, оставшиеся 50% оплачиваются по уведомлению о готовности к отгрузке.
Оплата производится перечислением денежных средств на расчётный счёт Поставщика по выставленному счёту.
Иные условия и способы оплаты оговариваются индивидуально.
Доставка

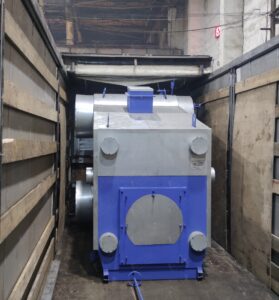

Крупногабаритные и тяжёлые Товары отгружаются автотранспортом до требуемого места разгрузки (сборный груз).
