Описание
Котлоагрегат типа Е-1,0-0,9 (Е-1/9) принадлежит к типу вертикально-водотрубных двухбарабанных котлов с естественной циркуляцией и предназначается для выработки насыщенного пара рабочим давлением 0,8МПа (8 кгс/см
2) для потребления предприятиями промышленности, транспорта и сельского хозяйства, производственных и отопительных нужд.
1.Трубная система

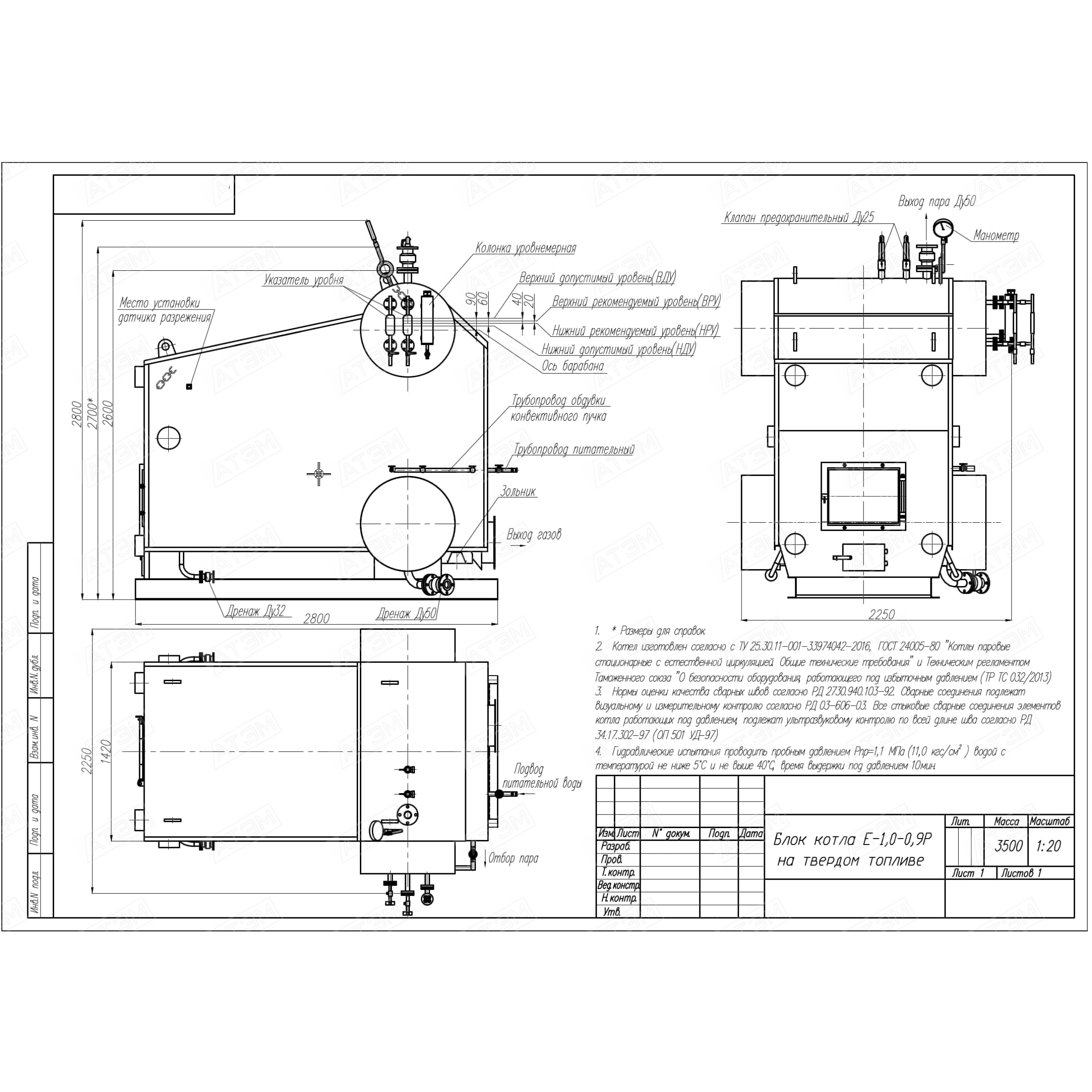

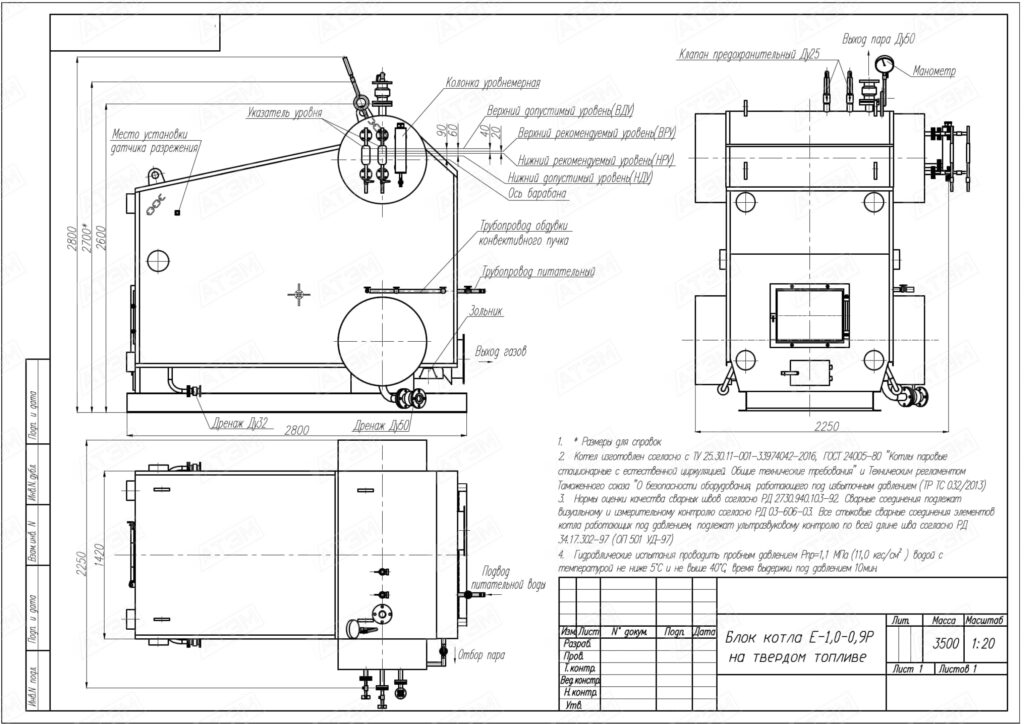

Трубная система котла парового Е-1,0-0,9Р (Е-1/9Р) состоит из следующих узлов: верхнего и нижнего барабанов, размещенных на одной вертикальной оси и соединенных между собой пучком труб образующих конвективную поверхность нагрева; двух боковых топочных экранов, включенных в циркуляционный контур посредством двух верхних и двух нижних коллекторов, вваренных в барабаны; одного потолочного экрана, соединяющегося трубами с верхним барабаном. Верхние и нижние коллекторы боковых экранов котла Е-1,0-0,9Р расположены в одной вертикальной плоскости.
Доступ во внутреннюю часть барабанов и к трубам конвективного пучка производится через люки барабанов.
На нижнем барабане и нижних коллекторах боковых экранов парового котла Е-1/9Р имеются дренажные штуцеры. На верхнем барабане размещены патрубки водоуказательных приборов, уровнемерной колонки, штуцер ввода питательной воды.
В верхней части обечайки верхнего барабана котла парового Е-1,0-0,9Р (Е-1/9Р) установлены штуцеры крепления двух предохранительных клапанов, главный пароотводящий штуцер и трубка крепления манометра. Внутри верхнего барабана имеются сепарационное устройство и труба ввода питательной воды.
2.Обмуровка и изоляция
Обмуровка котла выполняется из минераловатных матов. В местах прилегания обмуровки к барабанам и коллекторам имеются прокладки из асбестового листа.
3.Каркас с обшивкой
Для крепления обмуровки и изоляции, а также для крепления листов обшивки на котле устанавливается сварной каркас.
Наружная декоративная обшивка котла Е-1,0-0,9 Р изготовляется из тонколистовой стали в виде отдельных листов, которые крепятся на каркас. Декоративная обшивка улучшает плотность котла, предохраняет обмуровку и изоляцию от разрушения и создает хороший эстетический вид.
4.Топочное устройство
Топочная камера отделена от конвективной части газоплотным экраном, в котором имеется окно для выхода газов в осадительно-дожигательную камеру и далее в конвективный пучок.
На фронте котла Е-1,0-0,9Р (Е-1/9Р) имеются топочная и зольная дверки.
Часть нижнего барабана, выступающего в топочное пространство, защищена кладкой из огнеупорного кирпича.
Воздух, необходимый для сжигания топлива, подается вентилятором. Удаление дымовых газов из топочной камеры котла осуществляет дымосос, установленный в задней части котла. По желанию заказчика на котел может быть установлено оборудование газоочистки (золоуловитель) перед дымососом.
Монтаж

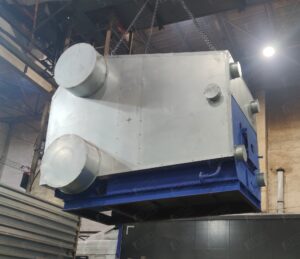

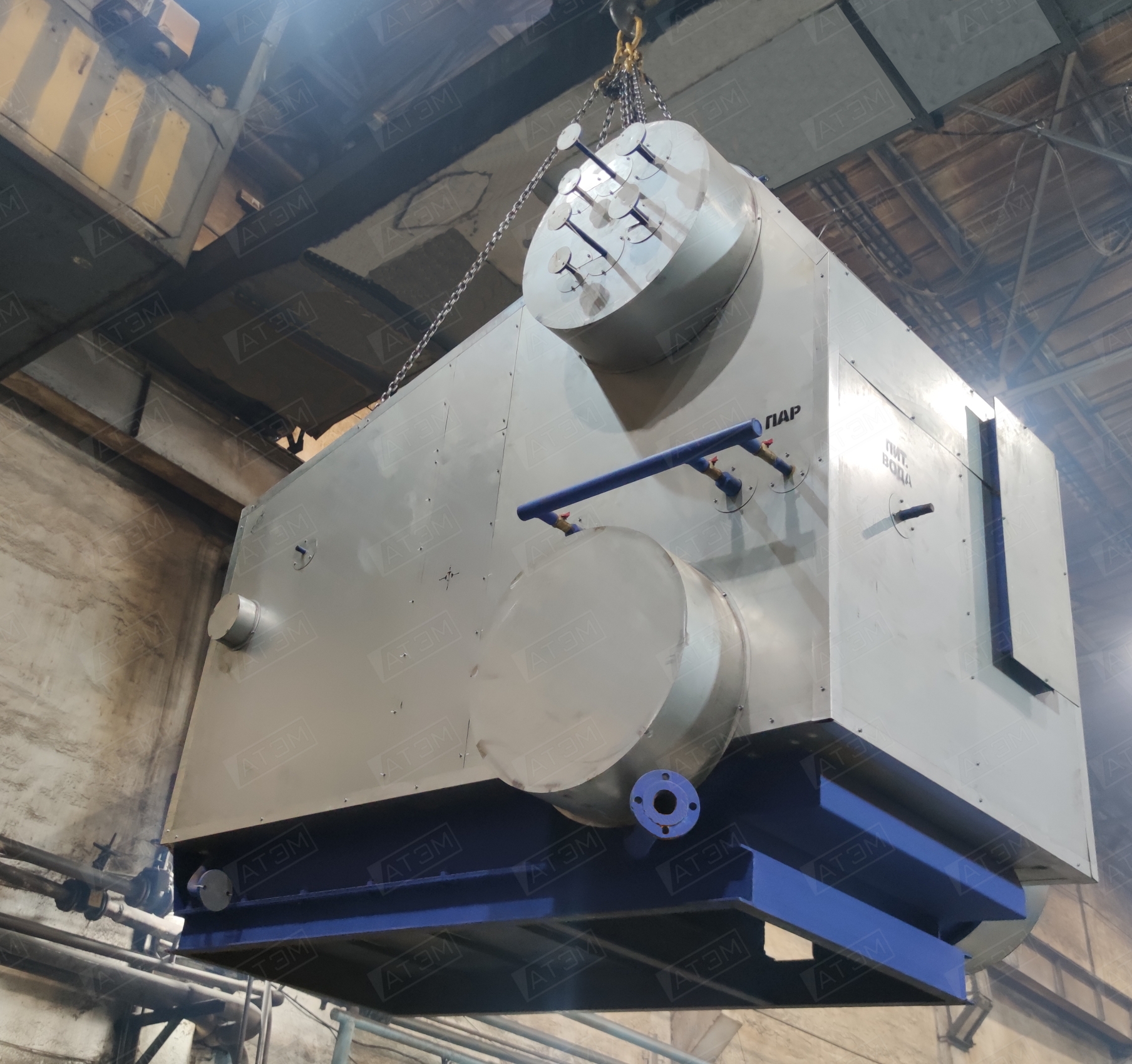

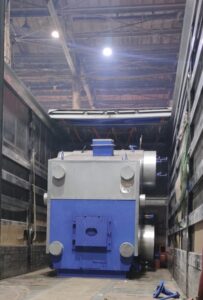

Котел Е-1,0-0,9Р (Е-1/9Р) поставляется в сборе: в обшивке и обмуровке на опорной раме.
Котел устанавливается на ровную поверхность в помещении, соответствующем безопасной эксплуатации котла, согласно правилам Ростехнадзора.
Установка котла проверяется по уровню. Все остальные монтажные работы производятся в соответствии с чертежами и существующими правилами на монтажные работы, с обязательной технической ревизией перед монтажом всех вращающихся механизмов, арматуры и другого оборудования.
Перед пуском котел должен быть подвергнут гидравлическому испытанию и зарегистрирован в местной инспекции Ростехнадзора. На заводе-изготовителе котел проходит гидравлическое испытание, однако, учитывая возможные повреждения котла во время транспортировки, при погрузках и разгрузках, повторное гидравлическое испытание его и системы трубопроводов является обязательным.
